توضیحات محصول:

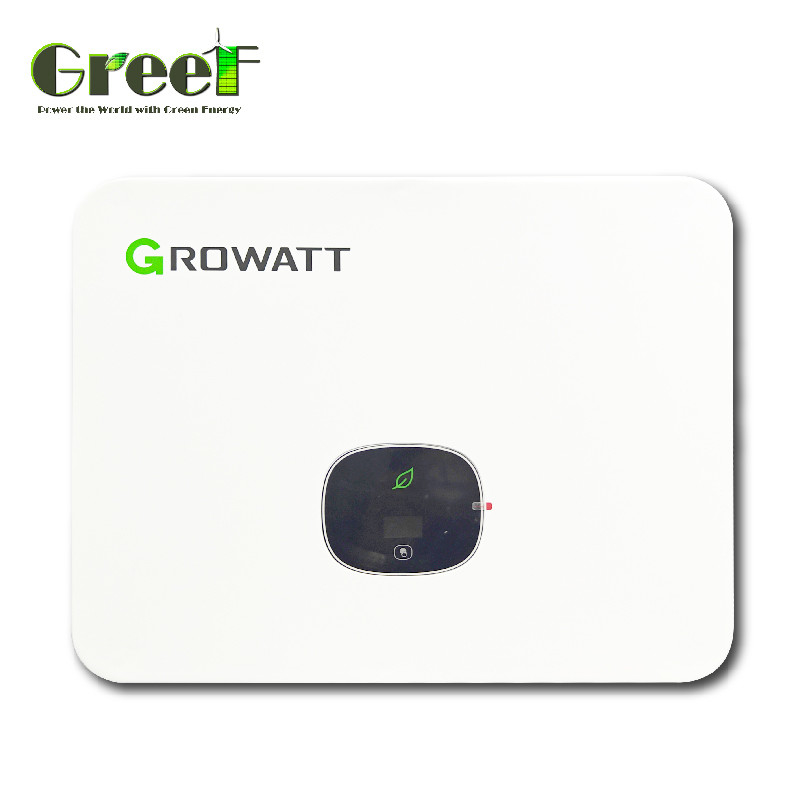

اینورتر متصل به شبکه PV Growatt به عنوان یک جزء حیاتی در هر دو سیستم انرژی خورشیدی و سیستم های تولید انرژی توزیع شده عمل می کند.عملکرد اصلی آن تبدیل قدرت DC از ماژول های PV به قدرت AC استبه طور خاص، طرف DC اینورتر به ماژول PV متصل است، در حالی که طرف AC به شبکه برق متصل است.
یکی از ویژگی های اصلی اینورتر متصل به شبکه PV Growatt ردیابی حداکثر نقطه قدرت (MPPT) است. این امر از طریق حلقه بیرونی ولتاژ حاصل می شود.که به ماژول خورشیدی اجازه می دهد با حداکثر قدرت برق تولید کندکنترل جریان حلقه داخلی سپس پالس های PWM تولید می کند که جریان متناوب (AC) با همان فرکانس و فاز ولتاژ شبکه را تولید می کند.
کاربردها:
سیستم های خورشیدی فتوولتائیک برای تولید برق DC به پنل های خورشیدی تکیه می کنند. با این حال، قدرت DC نمی تواند برای تغذیه لوازم و تجهیزات بدون تبدیل به قدرت AC استفاده شود.اینجاست که یک اینورتر وارد می شود، که تبدیل لازم را برای امکان اتصال به شبکه و مصرف برق در خانه یا کسب و کار انجام می دهد.
اینورترها نقش حیاتی در کاربردهای صنعتی مختلفی مانند اتوماسیون، تجهیزات پزشکی و سیستم های کنترل الکتریکی دارند.که منجر به بهبود بهره وری تولید می شوداینورترها به طور گسترده ای در محیط های صنعتی برای تقویت ماشین آلات، تنظیم فرآیندهای تولید و نظارت بر عملکرد تجهیزات استفاده می شوند.
تکنولوژی ارتباطات یکی دیگر از زمینه هایی است که اینورترها ضروری هستند.و سیستم های ارتباطی مبتنی بر فیبر نوری همگی برای عملکرد صحیح نیاز به قدرت دارند.اینورترها برای تبدیل قدرت DC به قدرت AC استفاده می شوند و این دستگاه ها را قادر می سازد تا به طور کارآمد و موثر کار کنند. بدون اینورتر، این دستگاه ها نمی توانند کار کنند.
MAC 15~36KTL3-XL
※3 MPPTS
※ راه حل سه فاز 220 ولت
※ تشخیص هوشمندانه
※ بهره وری بالا تا 98.8%
※ پیکربندی وای فای محلی
※ صفحه نمایش OLED و دکمه لمسی
※ SPD AC&DC نوع ll
MID 6~12KTL3-XL
※ حداکثر کارایی98.5%
※ ۴۰ درصد کوچک تر و سبک تر
※ردیاب های MPp دوگانه
※از کنترل صادرات حمایت می کند
※کلید لمسی و صفحه نمایش OLED
※SPD نوع ll در سمت AC و DC
MAX 50 ~ 75KTL3-XL 2
※8 MPPT ها و فيوز هاي غير فيوز
※ اسکن و تشخیص هوشمند
※نظارت هوشمند زنجیره ها
※SPD نوع II از CA و CC
※حفاظت از IP66 و C5
MAX 50 ~ 80KTL3 LV
※6/7MPPTS تشخیص هوشمند※بهره وری بالا تا 99٪※اتصال محلی WIFI※نظارت بر رشته※SPD AC&DC نوع II※حفاظت از AFCl※ذخیره سازی اطلاعات تا 25 سال※اتصال 2 در 1 طرف DC فعال است
MIN 7000~10000 TL-X
※حداکثر کارایی 98.1%2/3 ردیاب های MPP
※SPD نوع ll در سمت DC
※از کنترل صادرات حمایت می کند
※کلید لمسی و صفحه نمایش OLED
|
ورق اطلاعات
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
داده های ورودی
|
|
|
حداکثر قدرت DC
|
۶۵۰۰۰ وات
|
10400W
|
13000W
|
13000W
|
15600W
|
|
حداکثر ولتاژ DC
|
|
|
ولتاژ اولیه
|
|
|
محدوده ولتاژ MPPT
|
|
|
ولتاژ اسمی
|
|
|
حداکثر جریان ورودی در هر MPPT
|
|
|
خروجی (AC)
|
|
|
قدرت خروجی نامی AC
|
۶۰۰۰ وات
|
۸۰۰۰ وات
|
10000 وات
|
11000W
|
12000W
|
|
حداکثر قدرت ظاهری AC
|
۶۶۰۰VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
حداکثر جریان خروجی
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
ولتاژ اسمی AC
|
|
|
فرکانس شبکه AC
|
|
|
حداکثر کارایی
|
|
|
ورق اطلاعات
|
MIN 7000TL-X ((E)
|
MIN 8000TL-X ((E)
|
MIN 9000TL-X
|
MIN 10000TL-X
|
|
داده های ورودی
|
|
حداکثر قدرت DC
|
12000W
|
12000W
|
13500W
|
15000W
|
|
حداکثر ولتاژ DC
|
|
|
ولتاژ شروع
|
|
|
محدوده ولتاژ MPPT
|
|
|
ولتاژ اسمی
|
|
|
حداکثر جریان ورودی در هر MPPT
|
|
|
خروجی (AC)
|
|
قدرت خروجی نامی AC
|
۷۰۰۰ وات
|
۸۰۰۰ وات
|
۹۰۰۰ وات
|
10000 وات
|
|
حداکثر قدرت ظاهری AC
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
حداکثر جریان خروجی
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
ولتاژ نامی AC ((مجموعه*)
|
پیش فرض: 240V دو فاز، اختیاری:208V و 240V تک فاز ، 183-228@208V 211-264V@240V
|
|
فرکانس شبکه AC ((مجموعه*)
|
50/60 هرتز (45-55 هرتز/55-65 هرتز)
|
|
حداکثر کارایی
|
|
|
ورق اطلاعات
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
داده های ورودی
|
|
|
|
حداکثر قدرت PV توصیه شده (برای ماژول STC)
|
۲۲۵۰۰ وات
|
30000 وات
|
33000W
|
۳۷۵۰۰ وات
|
45000W
|
54000W
|
|
حداکثر ولتاژ DC
|
|
|
ولتاژ اولیه
|
|
|
محدوده ولتاژ MPPT
|
|
|
ولتاژ اسمی
|
|
|
حداکثر جریان ورودی در هر MPPT
|
|
|
خروجی (AC)
|
|
قدرت خروجی نامی AC
|
15000W
|
20000W
|
22000W
|
25000W
|
30000 وات
|
36000W
|
|
حداکثر قدرت ظاهری AC
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
حداکثر جریان خروجی
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
ولتاژ نامی AC ((مجموعه*)
|
127 ولت/220 ولت ((101.6-139.7 ولت)
|
|
فرکانس شبکه AC ((مجموعه*)
|
50/60 هرتز ((46~54/56~64 هرتز)
|
|
حداکثر کارایی
|
|
|
صفحه اطلاعات
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
داده های ورودی (CD)
|
|
حداکثر قدرت DC
|
100000W
|
120000W
|
105000W
|
112500W
|
|
رده قدرت حداکثر*
|
|
|
ولتاژ راه اندازی
|
|
|
ولتاژ اسمی
|
|
|
محدوده ولتاژ MPPT
|
|
|
حداکثر جریان در هر MPPT
|
|
|
نمک (CA)
|
|
قدرت نامی CA
|
50000W
|
۶۰۰۰۰ وات
|
70000W
|
75000W
|
|
قدرت ظاهری حداکثر
|
55500VA
|
۶۶۶۰۰VA
|
۶۶۰۰۰VA @ ۲۰۸V ۷۰۰۰۰VA @ ۲۲۰V ۷۳۰۰۰VA @ ۲۳۰V
|
71000VA @ 208V 75000VA @ 220V 78400VA @ 230V
|
|
ولتاژ نامی CA (Rango*)
|
برق 127 ولت/220 ولت (101.6-139.7 ولت)
|
|
ولتاژ نامی CA (Rango*)
|
برق 127 ولت/220 ولت (101.6-139.7 ولت)
|
|
فرکانس قرمز CA (Rango*)
|
50/60 هرتز (45~55 هرتز/55-65 هرتز)
|
|
حداکثر کارایی
|
|
|
ورق اطلاعات
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
داده های ورودی
|
|
حداکثر قدرت DC
|
۶۵۰۰۰ وات
|
78000W
|
91000W
|
104000W
|
|
حداکثر ولتاژ DC
|
1100 ولت
|
1100 ولت
|
1100 ولت
|
1100 ولت
|
|
ولتاژ شروع
|
|
|
محدوده ولتاژ MPPT
|
|
|
ولتاژ اسمی
|
۵۸۵ ولت
|
۵۸۵ ولت
|
۶۰۰ ولت
|
۶۰۰ ولت
|
|
حداکثر جریان ورودی در هر MPPT
|
|
|
خروجی (AC)
|
|
قدرت خروجی نامی AC
|
50000W
|
۶۰۰۰۰ وات
|
70000W
|
80000W
|
|
حداکثر قدرت ظاهری AC
|
55500VA
|
۶۶۶۰۰VA
|
77700VA
|
88800VA
|
|
حداکثر جریان خروجی
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
ولتاژ اسمی AC
|
|
|
فرکانس شبکه AC
|
|
|
حداکثر کارایی
|
98.8٪
|
98.8٪
|
99.9 درصد
|
99.9 درصد
|
بسته بندی و حمل:
بسته بندی محصول:
اینورتر On Grid به دقت در یک جعبه کارتونی محکم با پوششی کافی برای جلوگیری از هر گونه آسیب در طول حمل و نقل بسته بندی می شود.بسته همچنین شامل یک راهنمای کاربر و کابل های لازم برای نصب خواهد بود.
حمل و نقل:
ما ارائه می دهیم حمل و نقل رایگان برای On Grid Inverter در داخل قاره ایالات متحده. این محصول از طریق UPS Ground ارسال می شود و باید در عرض 5-7 روز کاری برسد. برای سفارشات بین المللی،هزینه های حمل و نقل در هنگام پرداخت محاسبه می شود و ممکن است بسته به مقصد متفاوت باشدلطفا توجه داشته باشید که هر گونه هزینه های گمرکی یا مالیات مسئولیت مشتری خواهد بود.
