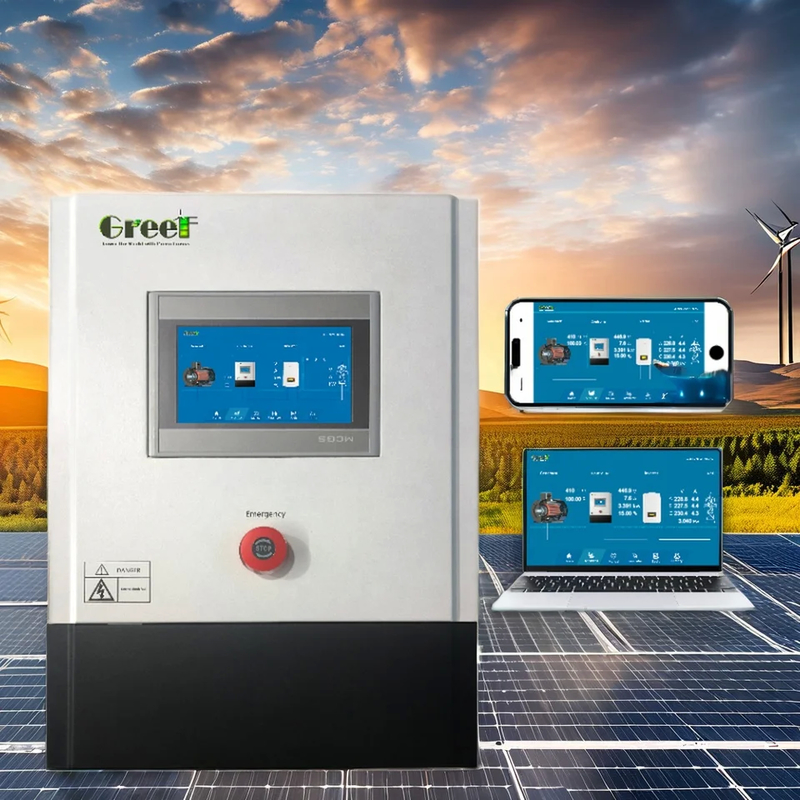

فرکانس خروجی 50Hz/60Hz بر روی کنترلر شبکه با صفحه لمسی LCD



معرفی محصول

کنترلگر شبکه از لحاظ تکنولوژیکی مهم ترین جزء سیستم های شبکه تولید کننده بادی است.که تبدیل سه جریان AC از توربین بادی به جریان DC و سپس به اینورتر شبکه ارسال. کنترل کننده حرفه ای متصل به شبکه باد سری GT-PCTC که دارای سیستم های کنترل ایمنی دوگانه هستند: سیستم ولتاژ ثابت PWM و سیستم ترمز بار سه فازاین راه حل نوآورانه همچنین با اینورترهای خورشیدی از مارک هایی مانند Growatt رابط می شود، Deye، Solis و Ivet، که این امکان را به اینورترهای خورشیدی می دهد تا به شرایط عملیاتی توربین بادی سازگار شوند.

پارامترهای محصول

نوع	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
قدرت نامی توربین بادی	1.5KW	2KW	3KW	5KW
ولتاژ نامی توربین بادی	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
عملکرد	اصلاح کننده، کنترل، خروجی DC
عملکرد حفاظت خودکار	محافظت از ولتاژ بالا، محافظت از قطع شبکه، خروجی تغذیه تنظیم شده، توقف
عملکرد دستی	ترمز دستی، تنظیم مجدد، سوئیچ اضطراری
حالت نمایش	صفحه لمسی LCD
محتوای نمایش (بزرگ تر)	سرعت ژنراتور ((rpm) ، ولتاژ ورودی (Vdc) ، جریان ورودی ((Vac) ، قدرت خروجی ((kW) ، ولتاژ شبکه (Vac) ، جریان شبکه ((A)) ، قدرت تولید امروز ((kWh)) ، قدرت تولید این ماه ، قدرت تولید ماه گذشته ،توليد برق امسال، توليد قدرت سال گذشته، تنظیمات منحنی قدرت
3-فاز بار استفراغ زمان-تکلیف	12 تا 20 دقیقه	12 تا 20 دقیقه	12 تا 20 دقیقه	12 تا 20 دقیقه
ولتاژ بار 3 فازی توربین بادی	450±5Vdc			750±5Vdc
ولتاژ ثابت PWM	≥400dc			≥700dc
دمای محیط	-30-60 درجه سانتیگراد
رطوبت نسبی	<90٪ هیچ رطوبتی وجود ندارد
سر و صدا (1 متر)	<40dB
درجه حفاظت	IP20 ((در داخل) IP65 (در خارج)
روش خنک کننده	خنک سازی هوایی اجباری
رابط ارتباطی (اختیاری)	RS485/USB/GPRS/WIFI/Ethernet

نوع	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
قدرت نامی توربین بادی	10KW	20KW	30KW	50KW	100KW
ولتاژ نامی توربین بادی	AC380-520V
عملکرد	اصلاح کننده، کنترل، خروجی DC
عملکرد حفاظت خودکار	محافظت از ولتاژ بالا، محافظت از قطع شبکه، خروجی تغذیه تنظیم شده، توقف
عملکرد دستی	ترمز دستی، تنظیم مجدد، سوئیچ اضطراری
حالت نمایش	صفحه لمسی LCD
محتوای نمایش (بزرگ تر)	سرعت ژنراتور ((rpm) ، ولتاژ ورودی (Vdc) ، جریان ورودی ((Vac) ، قدرت خروجی ((kW) ، ولتاژ شبکه (Vac) ، جریان شبکه ((A)) ، تولید برق امروز ((kWh) ، برق تولید شده در این ماه، برق تولید شده در ماه گذشته، برق تولید شده در سال جاری، برق تولید شده در سال گذشته، منحنی برق تنظیمات
ولتاژ ثابت PWM	≥700dc	≥700dc	≥700dc	≥700dc	≥700dc
ولتاژ بار 3 فازی توربین بادی	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
زمان انقراض بار 3 فاز در توربین بادی	12 تا 20 دقیقه	12 تا 20 دقیقه	12 تا 20 دقیقه	12 تا 20 دقیقه	12 تا 20 دقیقه
دمای محیط	-30-60 درجه سانتیگراد
رطوبت نسبی	<90٪ هیچ رطوبتی وجود ندارد
سر و صدا (1 متر)	<40dB
درجه حفاظت	IP20 ((در داخل) IP65 (در خارج)
روش خنک کننده	خنک سازی هوایی اجباری
رابط ارتباطی (اختیاری)	RS485/USB/GPRS/WIFI/Ethernet
اندازه کنترل کننده (ملی متر)	۵۵۰*۳۹۵*۲۷۰	600*500*1200	600*500*1200	۹۳۰*۵۸۰*۴۳۰ میلی متر	1100*600*1800
وزن کنترل کننده	25 کیلوگرم	۶۶ کیلوگرم	۶۸ کیلوگرم	50 کيلوگرم	۴۰۶ کیلوگرم
حجم بار تخلیه (ملی متر)	690*520*270	690*530*520	710*890*590	710*890*590	بارگذاری در داخل
وزن بار تخلیه	45 کیلوگرم	۵۵ کیلوگرم	۵۵ کیلوگرم	۵۵ کیلوگرم	بارگذاری در داخل

جزئیات محصول

راه حل سیستم

توضیحات محصول:

کنترلگر شبکه ای نقش مهمی در سیستم های شبکه ی بادی دارد. این یک جزء تکنولوژیکی است که سه جریان AC را از توربین بادی به جریان DC تبدیل می کند.که سپس به اینورتر شبکه ارسال می شود.

کنترل کننده حرفه ای متصل به شبکه باد سری GT-PCTC مجهز به سیستم های کنترل ایمنی دوگانه است. این کنترل کننده دارای سیستم ولتاژ ثابت PWM و سیستم ترمز بار سه فاز است.که در صورت هر گونه حادثه ای امنیت را تضمین می کند.با استفاده از این راه حل نوآورانه، کنترل کننده همچنین می تواند با اینورترهای خورشیدی از مارک های شناخته شده مانند Growatt، Deye، Solis و lvet ارتباط برقرار کند.این ویژگی اینورترهای خورشیدی را قادر می سازد تا با شرایط عملیاتی توربین بادی سازگار شوند.

کاربردها:

کنترل کننده سری GT-PCTC یک تبدیل AC به DC است که برای استفاده با توربین های بادی متصل به شبکه طراحی شده است. این محصول برای نظارت بر سرعت توربین بادی و سرعت باد ایده آل است.تضمین عملکرد و ایمنی بهینهاین محصول مجهز به نظارت بر نقص زمین است، که آن را یک راه حل ایده آل برای کسانی که به دنبال یک کنترل کننده باد هستند که هم قابل اعتماد و هم امن است.

کنترل کننده سری GT-PCTC برای کار در محیط های خشن با محدوده دمای -30-60 °C طراحی شده است. این باعث می شود که آن را یک محصول ایده آل برای استفاده در شرایط آب و هوایی مختلف،اطمینان از اینکه می تواند بدون در نظر گرفتن شرایط خارجی به طور بهینه کار کندولتاژ بار 3 فاز توربین بادی 750±5Vdc برای اطمینان از سازگاری محصول با اکثر توربین های بادی طراحی شده است.

به طور کلی، کنترل کننده سری GT-PCTC یک کنترل کننده باد قابل اعتماد و با دوام است که برای پاسخگویی به خواسته های طیف وسیعی از کاربران طراحی شده است.آیا شما به دنبال یک محصول برای استفاده شخصی یا تجاری هستید، این محصول یک راه حل ایده آل برای کسانی است که به دنبال یک کنترل کننده ژنراتور باد هستند که هم قابل اعتماد و هم کارآمد است.

پشتیبانی و خدمات:

پشتیبانی فنی و خدمات محصول On Grid Controller شامل موارد زیر است:

• مشاوره تخصصی و کمک به رفع مشکل از تکنسین های معتبر
• راهنمای نصب و راه اندازی محصول
• دسترسی به به روزرسانی های نرم افزار و ارتقاء نرم افزار
• تعمیرات و تعویض های تضمین شده
• منابع آموزشی و اسناد

تیم ما متعهد به ارائه خدمات عالی به مشتریان و اطمینان از اینکه محصول کنترل کننده On Grid ما نیازهای شما را برآورده می کند و انتظارات شما را فراتر می برد.

بسته بندی و حمل:

بسته بندی محصول:

محصول On Grid Controller در یک جعبه کارتونی محکم با ورودی های فوم بسته بندی خواهد شد تا حمل و نقل ایمن تضمین شود.جعبه همچنین شامل یک راهنمای استفاده و تمام کابل های لازم و لوازم جانبی خواهد بود.

حمل و نقل محصول

ما حمل و نقل استاندارد رایگان را برای تمام سفارشات محصول On Grid Controller ارائه می دهیم. سفارشات به طور معمول در عرض 2-3 روز کاری پردازش و ارسال می شوند.مشتریان همچنین می توانند گزینه های حمل و نقل سریع را با هزینه اضافی انتخاب کنند.
