توضیحات محصول:
هنگامی که صحبت از برق خانه ها و مشاغل با انرژی خورشیدی می شود، یک جزء کلیدی اینورتر است. پنل های خورشیدی برق DC تولید می کنند، در حالی که سیستم های برق استاندارد نیاز به قدرت AC دارند.اینورتر مسئول تبدیل قدرت DC به قدرت AC است، که آن را برای مصرف برق خانگی و صنعتی قابل استفاده می کند.
اما نقش اینورتر فراتر از صرف تبدیل قدرت است. همچنین مسئول اتصال به شبکه و تزریق قدرت است. این بدان معنی است که اینورتر نه تنها قدرت را تبدیل می کند،اما همچنین آن را به شبکه تزریق می کند، اتصال سیستم انرژی خورشیدی به شبکه بزرگ برق.
علاوه بر تبدیل و تزریق قدرت، اینورتر همچنین کلید بهبود بهره وری سیستم انرژی خورشیدی است.می تواند چندین پنل خورشیدی را به صورت موازی یا سری متصل کند تا حداکثر استفاده از منابع انرژی خورشیدی را افزایش دهد و عملکرد کلی را بهبود بخشد.با ترکیب مطلوب پنل ها، اینورتر می تواند به تولید برق بیشتر با تعداد کمتر پنل کمک کند.
اینورتر همچنین مسئول نظارت و حفاظت از سیستم انرژی خورشیدی است.می تواند قدرت خروجی پنل های خورشیدی را کنترل کند و ولتاژ و فرکانس را تنظیم کند تا بهره وری و ایمنی بالا را تضمین کندهمچنین دارای یک عملکرد محافظت است که می تواند در صورت شکست شبکه یا شرایط غیرطبیعی از برق قطع کند تا از سیستم تولید انرژی خورشیدی در برابر آسیب محافظت کند.
کاربردها:
اینورتر روی شبکه یک اینورتر همگام شبکه است که می تواند در کاربردهای مختلف مورد استفاده قرار گیرد. آن را برای تبدیل قدرت DC از پنل های خورشیدی به قدرت AC طراحی شده است.که می تواند به شبکه تغذیه شود یا برای برق دستگاه های خانگی شما استفاده شود.
یکی از کاربردهای اصلی اینورتر شبکه اتصال یک سیستم خورشیدی به شبکه است. اینورتر می تواند با فرکانس و ولتاژ شبکه هماهنگ شود،اجازه استفاده از انرژی خورشیدی در خانه یا کسب و کار شمااین می تواند به کاهش هزینه های انرژی کمک کند و یک منبع انرژی پایدارتر فراهم کند.
یک کاربرد دیگر برای اینورتر در شبکه به عنوان یک اینورتر پشتیبان شبکه است. در صورت قطع برق،اینورتر می تواند به طور خودکار به قدرت پشتیبان تغییر دهد و برق را به خانه یا کسب و کار شما عرضه کنداین می تواند در مواقع اضطراری آرامش ذهن را فراهم کند و اطمینان حاصل کند که دستگاه های ضروری شما همچنان کار می کنند.
اینورتر روی شبکه گریف ولتاژ ورودی 220 و فرکانس 50 هرتز دارد، که آن را برای استفاده در بسیاری از کشورها مناسب می کند.آن را دارای یک امتیاز بهره وری از 95٪ و استفاده از خنک کننده هوا برای نگه داشتن اینورتر در حال کار در سطوح مطلوب استشکل موج خروجی یک موج سینوس خالص است، که تضمین می کند که قدرت عرضه شده با کیفیت بالا است.
حداقل مقدار سفارش برای اینورتر روی شبکه گریف 1 مجموعه است و قیمت قابل مذاکره است. این محصول در فوم و یک کیس چوبی برای حفاظت در طول حمل و نقل بسته بندی شده است.زمان تحویل حدود 25 روز کاری است، و شرایط پرداخت شامل T / T ، Western Union ، MoneyGram و L / C است. توانایی عرضه بستگی به تقاضا دارد.

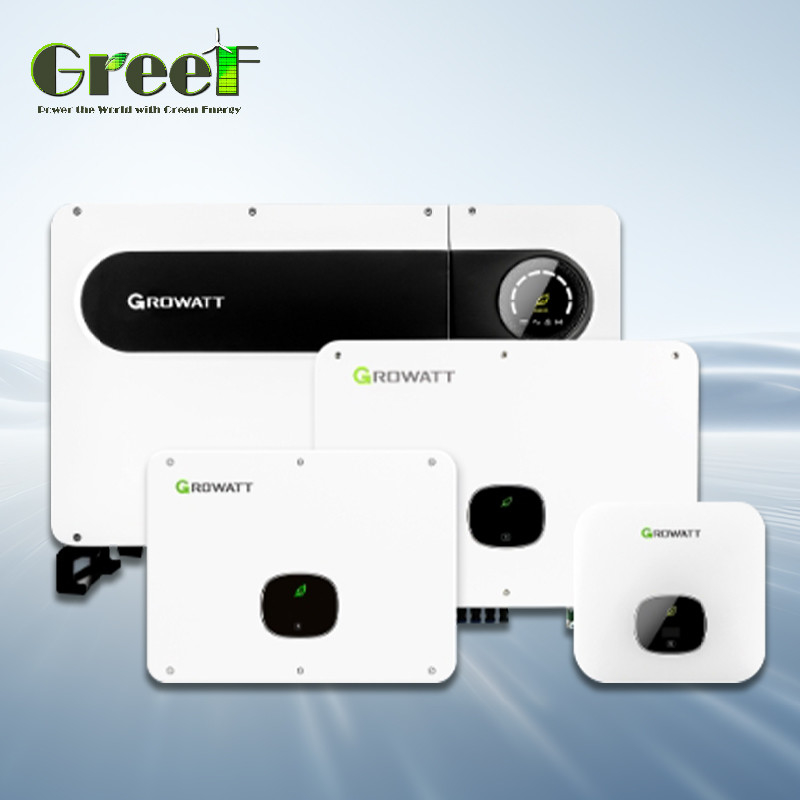

MAC 15~36KTL3-XL
※3 MPPTS
※ راه حل سه فاز 220 ولت
※ تشخیص هوشمندانه
※ بهره وری بالا تا 98.8%
※ پیکربندی وای فای محلی
※ صفحه نمایش OLED و دکمه لمسی
※ SPD AC&DC نوع ll
MID 6~12KTL3-XL
※ حداکثر کارایی98.5%
※ ۴۰ درصد کوچک تر و سبک تر
※ردیاب های MPp دوگانه
※از کنترل صادرات حمایت می کند
※کلید لمسی و صفحه نمایش OLED
※SPD نوع ll در سمت AC و DC
MAX 50 ~ 75KTL3-XL 2
※8 MPPT ها و فيوز هاي غير فيوز
※ اسکن و تشخیص هوشمند
※نظارت هوشمند زنجیره ها
※SPD نوع II از CA و CC
※حفاظت از IP66 و C5
MAX 50 ~ 80KTL3 LV
※6/7MPPTS تشخیص هوشمند※بهره وری بالا تا 99٪※اتصال محلی WIFI※نظارت بر رشته※SPD AC&DC نوع II※حفاظت از AFCl※ذخیره سازی اطلاعات تا 25 سال※اتصال 2 در 1 طرف DC فعال است
MIN 7000~10000 TL-X
※حداکثر کارایی 98.1%2/3 ردیاب های MPP
※SPD نوع ll در سمت DC
※از کنترل صادرات حمایت می کند
※کلید لمسی و صفحه نمایش OLED
|
ورق اطلاعات
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
داده های ورودی
|
|
|
حداکثر قدرت DC
|
۶۵۰۰۰ وات
|
10400W
|
13000W
|
13000W
|
15600W
|
|
حداکثر ولتاژ DC
|
|
|
ولتاژ اولیه
|
|
|
محدوده ولتاژ MPPT
|
|
|
ولتاژ اسمی
|
|
|
حداکثر جریان ورودی در هر MPPT
|
|
|
خروجی (AC)
|
|
|
قدرت خروجی نامی AC
|
۶۰۰۰ وات
|
۸۰۰۰ وات
|
10000 وات
|
11000W
|
12000W
|
|
حداکثر قدرت ظاهری AC
|
۶۶۰۰VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
حداکثر جریان خروجی
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
ولتاژ اسمی AC
|
|
|
فرکانس شبکه AC
|
|
|
حداکثر کارایی
|
|
|
ورق اطلاعات
|
MIN 7000TL-X ((E)
|
MIN 8000TL-X ((E)
|
MIN 9000TL-X
|
MIN 10000TL-X
|
|
داده های ورودی
|
|
حداکثر قدرت DC
|
12000W
|
12000W
|
13500W
|
15000W
|
|
حداکثر ولتاژ DC
|
|
|
ولتاژ شروع
|
|
|
محدوده ولتاژ MPPT
|
|
|
ولتاژ اسمی
|
|
|
حداکثر جریان ورودی در هر MPPT
|
|
|
خروجی (AC)
|
|
قدرت خروجی نامی AC
|
۷۰۰۰ وات
|
۸۰۰۰ وات
|
۹۰۰۰ وات
|
10000 وات
|
|
حداکثر قدرت ظاهری AC
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
حداکثر جریان خروجی
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
ولتاژ نامی AC ((مجموعه*)
|
پیش فرض: 240V دو فاز، اختیاری:208V و 240V تک فاز ، 183-228@208V 211-264V@240V
|
|
فرکانس شبکه AC ((مجموعه*)
|
50/60 هرتز (45-55 هرتز/55-65 هرتز)
|
|
حداکثر کارایی
|
|
|
ورق اطلاعات
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
داده های ورودی
|
|
|
|
حداکثر قدرت PV توصیه شده (برای ماژول STC)
|
۲۲۵۰۰ وات
|
30000 وات
|
33000W
|
۳۷۵۰۰ وات
|
45000W
|
54000W
|
|
حداکثر ولتاژ DC
|
|
|
ولتاژ اولیه
|
|
|
محدوده ولتاژ MPPT
|
|
|
ولتاژ اسمی
|
|
|
حداکثر جریان ورودی در هر MPPT
|
|
|
خروجی (AC)
|
|
قدرت خروجی نامی AC
|
15000W
|
20000W
|
22000W
|
25000W
|
30000 وات
|
36000W
|
|
حداکثر قدرت ظاهری AC
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
حداکثر جریان خروجی
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
ولتاژ نامی AC ((مجموعه*)
|
127 ولت/220 ولت ((101.6-139.7 ولت)
|
|
فرکانس شبکه AC ((مجموعه*)
|
50/60 هرتز ((46~54/56~64 هرتز)
|
|
حداکثر کارایی
|
|
|
صفحه اطلاعات
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
داده های ورودی (CD)
|
|
حداکثر قدرت DC
|
100000W
|
120000W
|
105000W
|
112500W
|
|
رده قدرت حداکثر*
|
|
|
ولتاژ راه اندازی
|
|
|
ولتاژ اسمی
|
|
|
محدوده ولتاژ MPPT
|
|
|
حداکثر جریان در هر MPPT
|
|
|
نمک (CA)
|
|
قدرت نامی CA
|
50000W
|
۶۰۰۰۰ وات
|
70000W
|
75000W
|
|
قدرت ظاهری حداکثر
|
55500VA
|
۶۶۶۰۰VA
|
۶۶۰۰۰VA @ ۲۰۸V ۷۰۰۰۰VA @ ۲۲۰V ۷۳۰۰۰VA @ ۲۳۰V
|
71000VA @ 208V 75000VA @ 220V 78400VA @ 230V
|
|
ولتاژ نامی CA (Rango*)
|
برق 127 ولت/220 ولت (101.6-139.7 ولت)
|
|
ولتاژ نامی CA (Rango*)
|
برق 127 ولت/220 ولت (101.6-139.7 ولت)
|
|
فرکانس قرمز CA (Rango*)
|
50/60 هرتز (45~55 هرتز/55-65 هرتز)
|
|
حداکثر کارایی
|
|
|
ورق اطلاعات
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
داده های ورودی
|
|
حداکثر قدرت DC
|
۶۵۰۰۰ وات
|
78000W
|
91000W
|
104000W
|
|
حداکثر ولتاژ DC
|
1100 ولت
|
1100 ولت
|
1100 ولت
|
1100 ولت
|
|
ولتاژ شروع
|
|
|
محدوده ولتاژ MPPT
|
|
|
ولتاژ اسمی
|
۵۸۵ ولت
|
۵۸۵ ولت
|
۶۰۰ ولت
|
۶۰۰ ولت
|
|
حداکثر جریان ورودی در هر MPPT
|
|
|
خروجی (AC)
|
|
قدرت خروجی نامی AC
|
50000W
|
۶۰۰۰۰ وات
|
70000W
|
80000W
|
|
حداکثر قدرت ظاهری AC
|
55500VA
|
۶۶۶۰۰VA
|
77700VA
|
88800VA
|
|
حداکثر جریان خروجی
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
ولتاژ اسمی AC
|
|
|
فرکانس شبکه AC
|
|
|
حداکثر کارایی
|
98.8٪
|
98.8٪
|
99.9 درصد
|
99.9 درصد
|
بسته بندی و حمل:
بسته بندی محصول:
- 1 در اینورتر شبکه
- 1 مجموعه از براکت های نصب
- 1 کتابچه راهنمای کاربر
حمل و نقل:
- روش حمل و نقل: حمل و نقل زمینی استاندارد
- هزینه حمل و نقل: 15 دلار
- زمان تحویل تخمین زده شده: 3-5 روز کاری
