محل منبع:
چینگدائو
نام تجاری:
GREEF
گواهی:
CE
شماره مدل:
GDG
شرکت GreeF انواع اصلاح شده دیجیتال مغناطیسی دائمی دیسک هسته را تهیه می کند.مدل های اصلی به شرح زیر است:
مدل روتور بیرونی:
پوسته برای تولید برق می چرخد ، شافت ثابت است.
مدل داخلی روتور:
شافت (محور) برای تولید برق می چرخد ، پوسته ثابت است.
ژنراتورهای مغناطیسی همیشه در ژنراتور توربین بادی محور عمودی ، ژنراتور برق آبی (ژنراتور آب) و سایر سیستم های ژنراتور مورد استفاده قرار می گیرند که گشتاور شروع بسیار کم و دور در دقیقه کم را می طلبد.

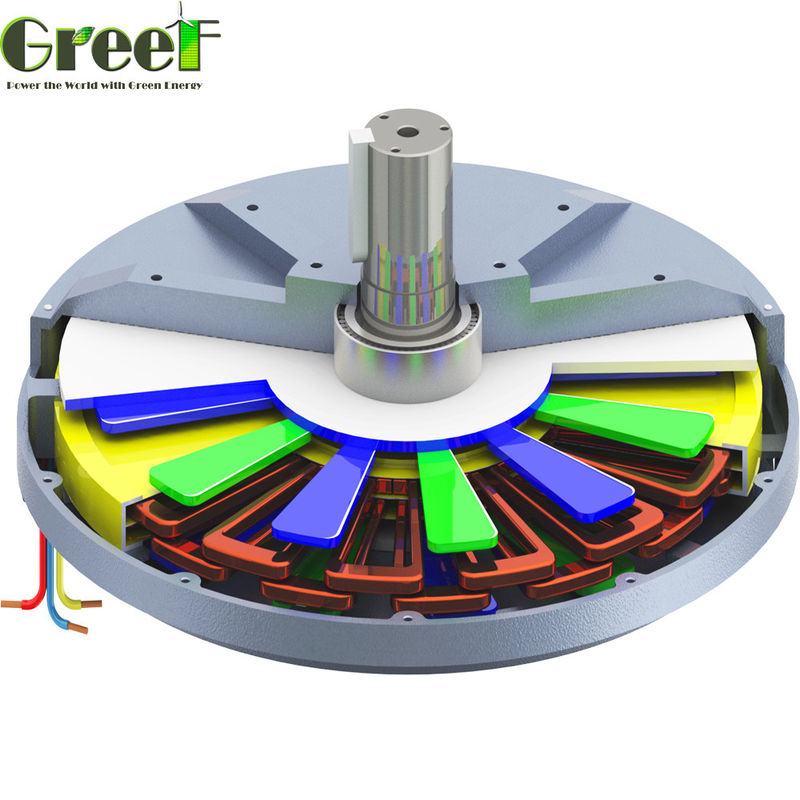

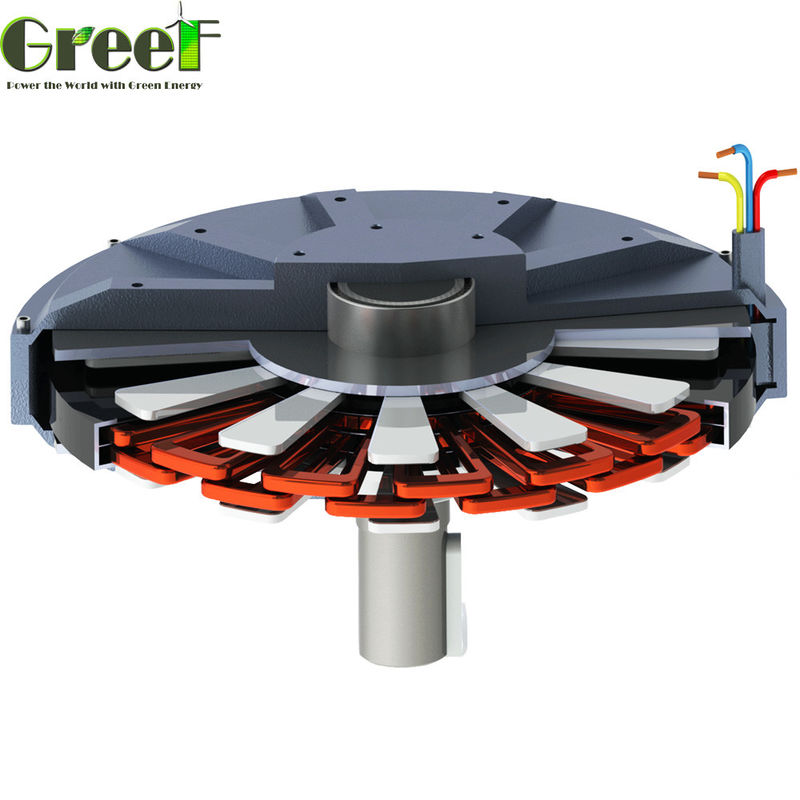

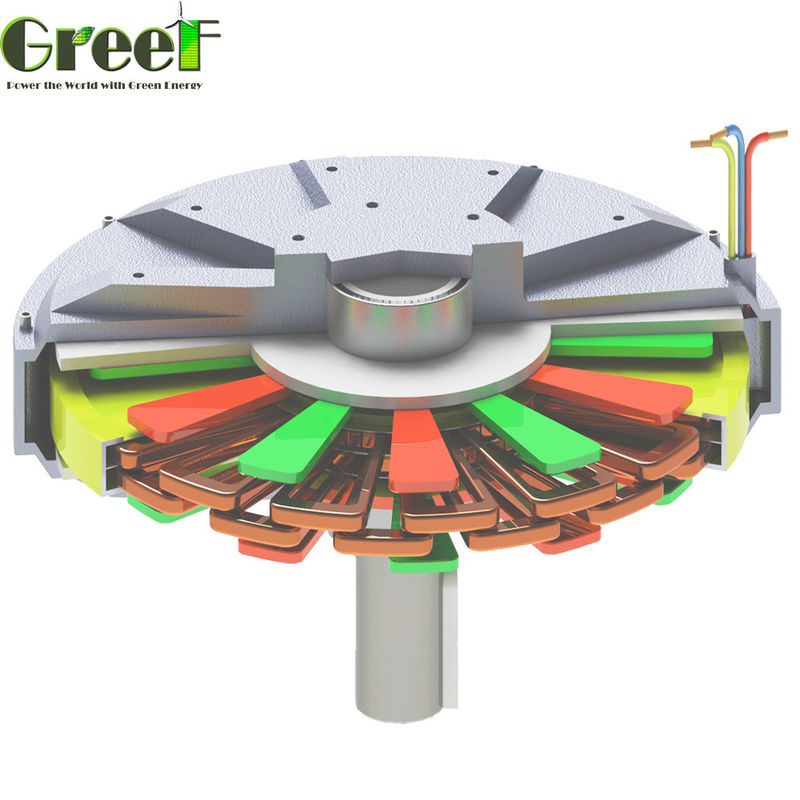

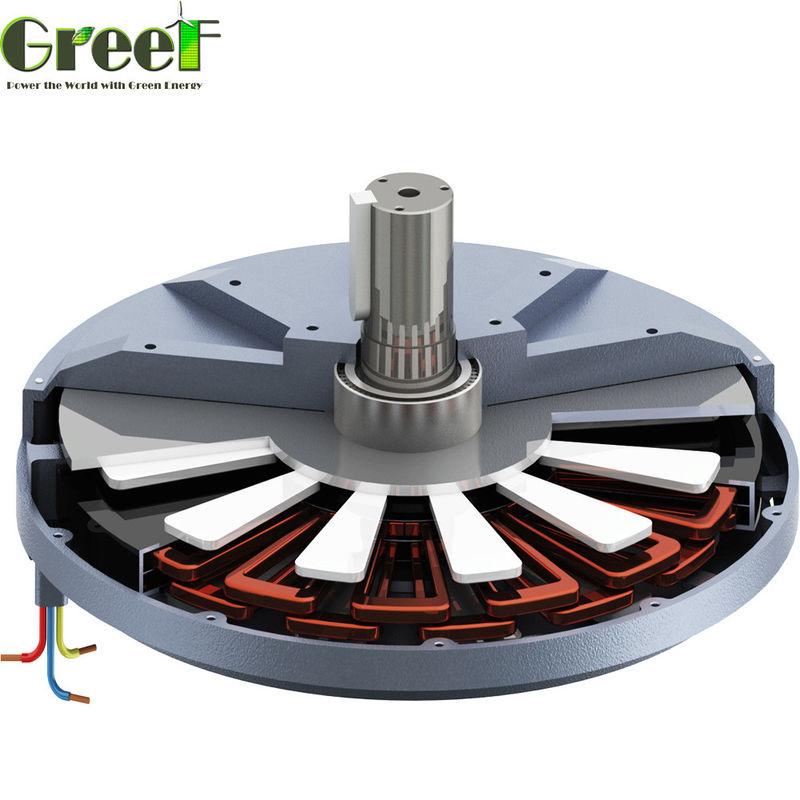

مولد مغناطیسی دیسک بدون هسته از مواد Nd-Fe-B با پایداری بالا ساخته شده است.
مدار مغناطیسی روتور خارجی خاص به روشی خاص طراحی شده است.ژنراتور مغناطیسی
دارای ویژگی های زیر است:
گشتاور راه اندازی کم ، سرعت باد کم شروع ، وزن کم ، اندازه کوچک ، بازده تولید بالا
فناوری ثبت اختراع گشتاور: از جدیدترین فن آوری "Coil دقیق" استفاده کنید.بدون هیسترزیس و اثر بریدگی دنده ، گشتاور شروع را بسیار کم <1N.M می کند
| مدل | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| قدرت دارای امتیاز | 0.5 کیلو وات | 1 کیلو وات | 1 کیلو وات | 2 کیلو وات | 2 کیلو وات |
| دارای سرعت چرخش | دور 200 دور در دقیقه | 180 دور در دقیقه | 200 دور در دقیقه | 120 دور در دقیقه | 180 دور در دقیقه |
| ولتاژ محاسبه شده | 56 ولت | 56 ولت | 56 ولت | 115 ولت | 115 ولت |
| جریان دارای امتیاز | 9A | 12A | 17.9A | 10A | 17.4A |
| بهره وری | > 85٪ | ||||
| روش وندینگ | بله | ||||
| مقاومت عایق | 100Mohm حداقل (500 ولت DC) | ||||
| سطح نشت | کمتر از 5 ماه | ||||
| گشتاور را شروع کنید | <0.1N / M | <0.3 N / M | <0.3 N / M | <0.5 N / M | <0.3 N / M |
| نوع فاز | 3 فاز | ||||
| ساختار | روتور خارج | ||||
| استاتور | سیم پیچ سیم بدون هسته | ||||
| روتور | آهنربای دائمی زمین نادر | ||||
| قطر پوسته ژنراتور | 320 | 380 | 380 | 550 | 450 |
| طول پوسته ژنراتور | 232 | 241 | 241 | 330 | 258 |
| وزن | 20 | 32 | 32 | 75 | 51 |
| نمایشگر شفت | 45 | 50 | 50 | 78 | 59 |
| مواد پوسته ژنراتور | آلیاژ آلومینیوم | ||||
| مواد شفت | فولاد کربن | ||||
| یاتاقان | بلبرینگ شیار عمیق | ||||
| مدل | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| قدرت دارای امتیاز | 3 کیلو وات | 3 کیلو وات | 5 کیلو وات | 6 کیلووات | 10 کیلووات |
| دارای سرعت چرخش | 100 دور در دقیقه | 180 دور در دقیقه | 100 دور در دقیقه | 150 دور در دقیقه | 100 دور در دقیقه |
| ولتاژ محاسبه شده | 380VAC | 380VAC | 380VAC | 380VAC | 400 ولت |
| جریان دارای امتیاز | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| بهره وری | > 85٪ | > 85٪ | > 88٪ | > 88٪ | > 88٪ |
| روش وندینگ | بله | بله | بله | بله | بله |
| مقاومت عایق | 100Mohm حداقل (500 ولت DC) | 100Mohm حداقل (500 ولت DC) | 100Mohm حداقل (500 ولت DC) | 100Mohm حداقل (500 ولت DC) | 100Mohm حداقل (501V DC) |
| سطح نشت | کمتر از 5 ماه | کمتر از 5 ماه | کمتر از 5 ماه | کمتر از 5 ماه | کمتر از 5 ماه |
| گشتاور را شروع کنید | <1 N / M | <0.5 N / M | <0.5 N / M | <1 N / M | <1N / M |
| نوع فاز | 3 فاز | 3 فاز | 3 فاز | 3 فاز | 3 فاز |
| ساختار | روتور خارج | روتور خارج | روتور خارج | روتور خارج | روتور خارج |
| استاتور | سیم پیچ سیم بدون هسته | سیم پیچ سیم بدون هسته | سیم پیچ سیم بدون هسته | سیم پیچ سیم بدون هسته | سیم پیچ سیم بدون هسته |
| روتور | آهنربای دائمی زمین نادر | آهنربای دائمی زمین نادر | آهنربای دائمی زمین نادر | آهنربای دائمی زمین نادر | آهنربای دائمی زمین نادر |
| قطر پوسته ژنراتور | 620 | 550 | 700 | 620 | 770 |
| طول پوسته ژنراتور | 410 | 330 | 400 | 410 | 590 |
| وزن | 110 | 65 | 125 | 110 | 245 |
| نمایشگر شفت | 80 | 78 | 98 | 80 | 85 |
| مواد پوسته ژنراتور | آلیاژ آلومینیوم | آلیاژ آلومینیوم | آلیاژ آلومینیوم | آلیاژ آلومینیوم | آلیاژ آلومینیوم |
| مواد شفت | فولاد کربن | فولاد کربن | فولاد کربن | فولاد کربن | فولاد کربن |
| یاتاقان | یاطاقان توپ ، شیار عمیق SKF | یاطاقان توپ ، شیار عمیق SKF | یاطاقان توپ ، شیار عمیق SKF | یاطاقان توپ ، شیار عمیق SKF | یاطاقان توپ ، شیار عمیق SKF |
منحنی قدرت ژنراتور مغناطیسی
منحنی قدرت ON-LOAD
اگر به مشخصات داده های تولید کننده مدل دیگر نیاز دارید ، لطفاً پرس و جو را با مدل علاقه مند خود (سری GDG یا GDI) ارسال کنید ، ما مشخصات مشخصات را ASAP برای شما ارسال خواهیم کرد.
1. ژنراتور مغناطیسی از محافظ فوم داخلی مورد Plywooden خارجی استفاده می کند. شافت ژنراتور از محافظت از لوله استفاده می کند.
2. اندازه و وزن بسته بندی لطفا به فروش ما مراجعه کنید.
3. حمل و نقل از طریق دریا با FCL LCL یا هوایی.
اگر در بسته بندی و حمل و نقل درخواستی دارید ، لطفاً به فروش ما بگویید که طبق درخواست شما انجام می دهیم.
خدمات نصب شده
ژنراتور مغناطیسی ما رایگان است 3 سال ضمانتنامه، تمام پشتیبانی فنی مادام العمر و تأمین هزینه بخشی.
(1) دوره گارانتی از تاریخ حمل و نقل که در بارگیری یا بارنامه هوا نشان داده می شود ، شروع می شود.
(2) خدمات تعمیر و نگهداری رایگان در طول مدت ضمانت هزینه های شرکت را متحمل می شوید ، هزینه ای را به مشتریان تحمیل نمی کنید ، در صورت خسارت خارج از مدت ضمانت ، ضمانت رایگان ، این شرکت هزینه هزینه های کار و مواد را پرداخت می کند.
(3) دوره گارانتی ، مشکلات کیفیت شرکت ناشی از تعمیر و نگهداری حمل و نقل توسط شرکت ، اگر تحت ضمانت یا خسارت ساخته شده توسط انسان نباشد ، هزینه های حمل و نقل توسط مشتری.
1. س: آیا نصب آسان است؟
پاسخ: بسیار آسان ، هر مشتری می تواند به تنهایی انجام دهد ، ما تمام اجزای نصب و کتابچه راهنمای نصب بسیار دقیق را تهیه خواهیم کرد.
2. س: آیا wnd ما برای یک مولد باد کافی است؟
پاسخ: همانطور که ژنراتور باد ما می تواند با سرعت کم باد 3 متر بر ثانیه شروع به کار کند.بنابراین متوسط سرعت باد سالانه شما بیش از 5m / s است پس می توانید از آن استفاده کنید.
3. س: کدام مدل ژنراتور باد برای من مناسب است؟
A: لطفا با موارد زیر با فروش ما تماس بگیرید:
1. چه دستگاهی را می خواهید توسط سیستم اجرا کنید؟آنها چند ساعت و زمان کار آنها هستند.
2. سرعت باد سالانه شما.
3. چه نوع سیستمی را می خواهید؟خارج از شبکه یا خارج از شبکه
4. س: آیا می توانم فقط قطعات و نه کل سیستم را خریداری کنم؟
پاسخ: بله ، به عنوان مثال شما می توانید برج را به صورت محلی تولید کنید ، ما می توانیم شما را فقط برج برج ترسیم کنیم.
هر گونه سوال دیگر ، لطفا با ما تماس بگیرید
لطفا درخواست خود را ارسال کنید ، تیم ما با شما تماس خواهد گرفت 24 ساعت ها!
درخواست خود را به طور مستقیم به ما بفرستید
