محل منبع:
چین
نام تجاری:
GREEF
گواهی:
CE UL INTERTEK ROSH
شماره مدل:
آه
ویدیو

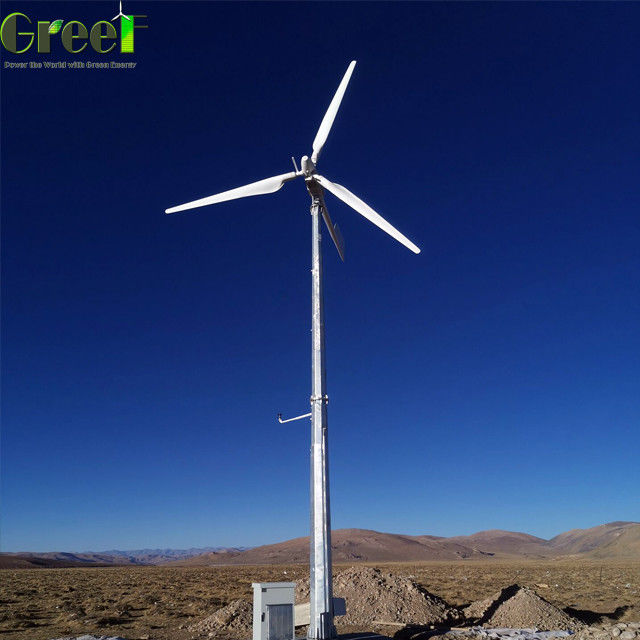

توربین بادی برای سیستم هیبریدی خورشیدی با باتری LiFePO4 SWT 5kw 10kw
1 پارامتر فنی
| AH-5KW | AH-10kw | |
| قطر روتر باد (m) | 5.4 | 7.6 |
| ماده تیغه / مقدار | از فیبرگلاس تقویت شده * 3 | از فیبرگلاس تقویت شده * 3 |
| قدرت نامی / حداکثر (W) | 5k/6k | 10k/12k |
| سرعت نامی باد (m/s) | 11 | 12 |
| سرعت باد شروع (m/s) | 2 | 2.5 |
| سرعت باد کاری (m/s) | 3 تا 30 | 3 تا 30 |
| سرعت باد زنده ماندن (m/s) | 50 | 50 |
| سرعت چرخش نامی (r/min) | 260 | 220 |
| ولتاژ کار (V) | DC500V | DC500V |
| سبک ژنراتور | مغناطيس دائم، سه فاز، ژنراتور | مغناطيس دائم، سه فاز، ژنراتور |
| تنظیم سرعت | کنترل ارتفاع | کنترل ارتفاع |
| روش توقف | ترمز دستی | ترمز دستی |
| وزن بدن توربین بادی (کیلوگرم) | 450 کیلوگرم | ۵۵۰ کیلو |
| طول عمر | بیش از 20 سال | بیش از 20 سال |
2منحنی قدرت
3استانداردهای طراحی توربین های بادی
توربین بادی که مطابق با استانداردهای صنعتی، ملی و مقررات IEC طراحی شده است.
برای پاسخگویی به شرایط کار مختلف، محاسبه بار توربین بادی شامل آخرین بار و بار نهایی است.
برای شرایط کار نامناسب، لطفا اقدامات ضروری را انجام دهید تا اطمینان حاصل شود که بار طراحی در محدوده آن است، از جمله بار نهایی، فشار بیش از حد و انعطاف پذیری نهایی.
| AH-5KW | AH-10kw | |
| سرعت چرخش نهایی | 480 دور در دقیقه | ۴۲۰ دور در دقیقه |
| قدرت ژنراتور | ۶ کیلووات | 12 کیلووات |
| سرعت باد بر روی روتور باد | 30 متر در ثانیه | 30 متر در ثانیه |
| سرعت باد رو زنده نگه دار | 60 متر در ثانیه | 60 متر در ثانیه |
4چرا توربین بادی AH-10KW را انتخاب کردید؟
با استفاده از پیشروترین تکنولوژی متغیر ارتفاع مکانیکی جهان، تولید متوسط سالانه انرژی 30 درصد بیشتر است.
★عالی بود
زاویه ی اولیه شلاق بزرگ (+9°) ، عملکرد شتاب عالی، شروع با سرعت باد کم 2.5m/s؛
★به طور موثر
در زیر سرعت نامی باد، توربین بادی به طور کارآمد تولید می کند.
★ثابت
بالاتر از سرعت نامی باد، زاویه پیچ را تنظیم کنید تا سرعت روتور نزدیک به سرعت نامی و قدرت خروجی پایدار باشد.
استفاده از تکنولوژی ارتفاع متغیر باعث بهبود بسیار بهره وری تولید برق توربین بادی شده است. نمودار افزایش قدرت در زیر نشان داده شده است:
تابع ردیابی منحنی قدرت
●برایسیستم خارج از شبکه️کنترل کننده بار MPPT در حال حرکت
●برایسیستم شبکه️کنترل کننده باد MPPT در حال حرکت / اینورتر Growatt
●برایسیستم هیبریدی️اینورتر هیبریدی در حال حرکت
● نقطه مسیر MPPT توربین بادی قابل تنظیم توسط خودتان.
● توربین بادی سیستم خارج از شبکه کاهش کم بار سرعت باد.
● عملکرد محافظت کامل
● چند تابع اختیاری مانند تابع کنترل PV، تابع اندازه گیری سرعت باد، تابع کنترل سرعت چرخش و تابع جبران دما.
● RS232/RS485/RJ45/GPRS/WIFI/Bluetooth/Zigbee اختیاری است.
5راه حل سیستم
درخواست خود را به طور مستقیم به ما بفرستید
