محل منبع:
چینگدائو
نام تجاری:
GREEF
گواهی:
CE
شماره مدل:
GDG
ویدیو

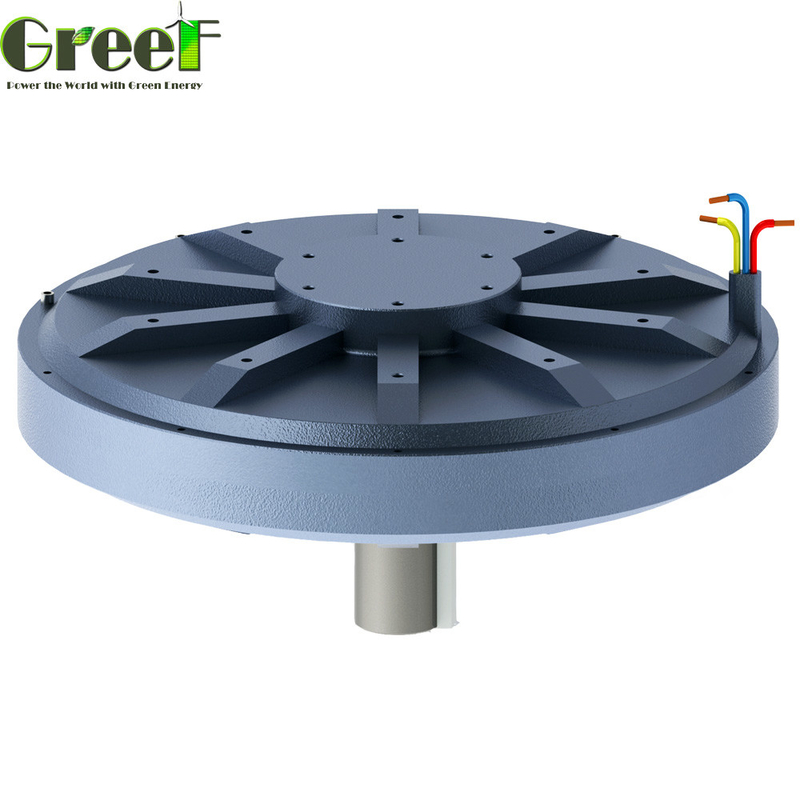

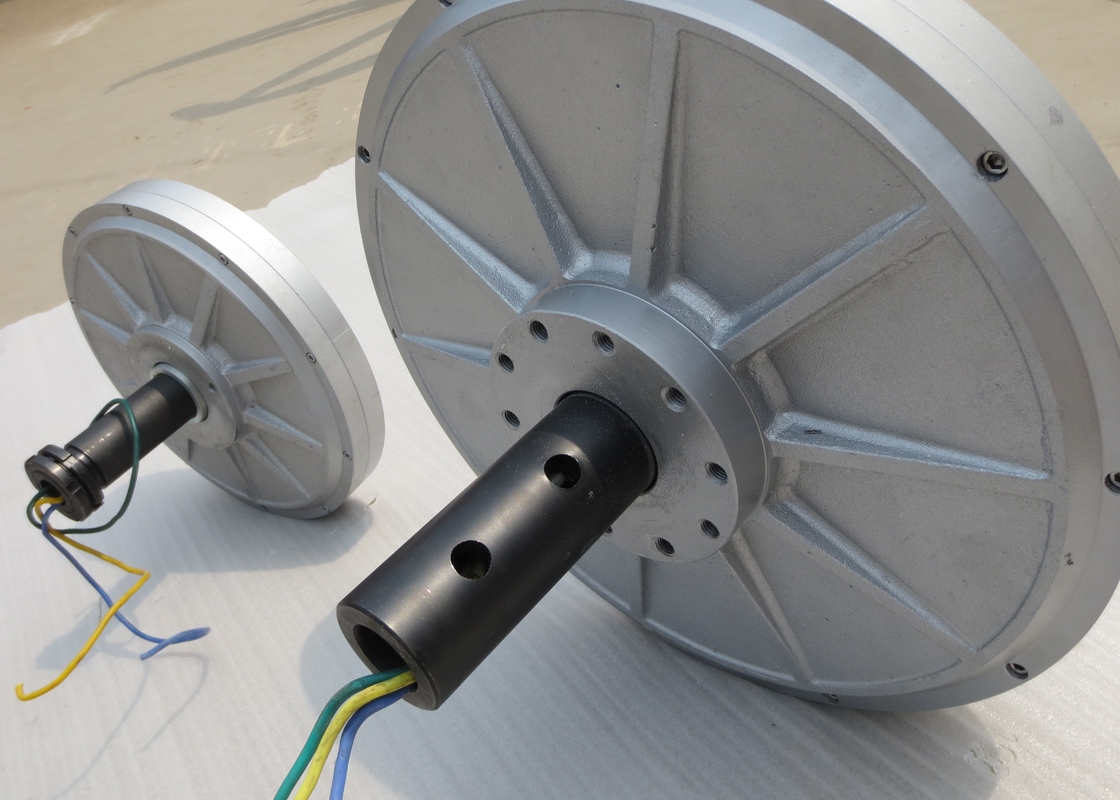

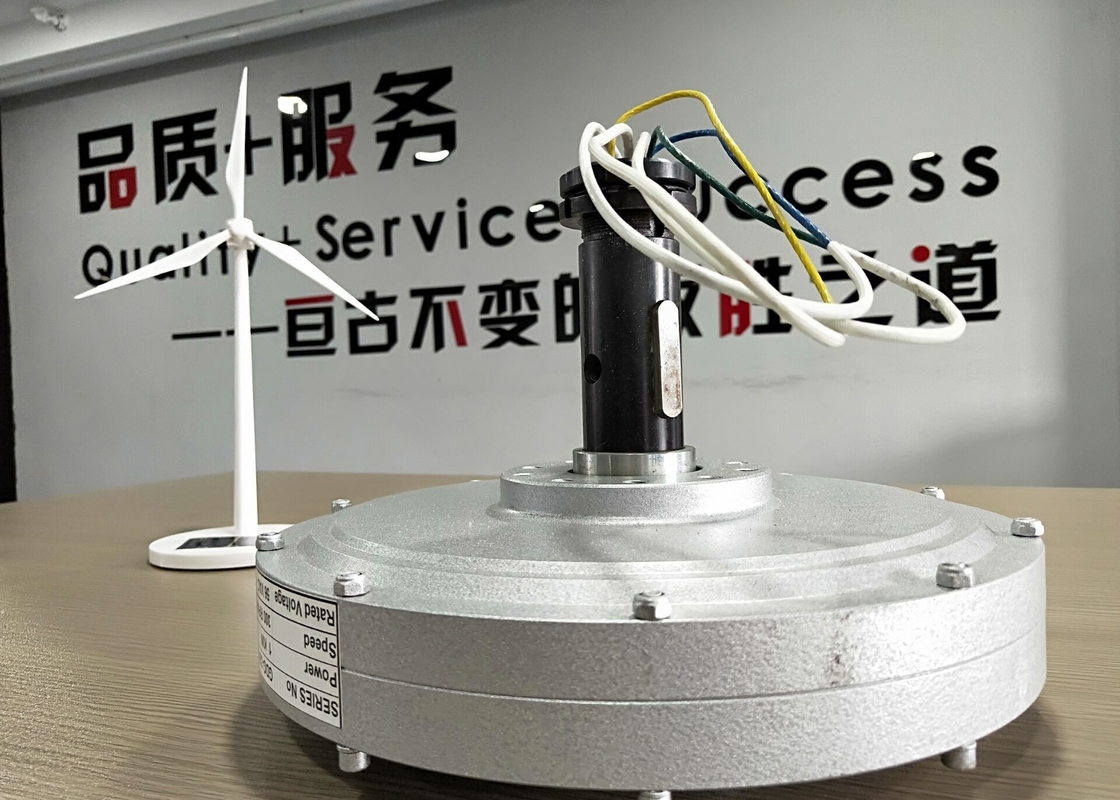

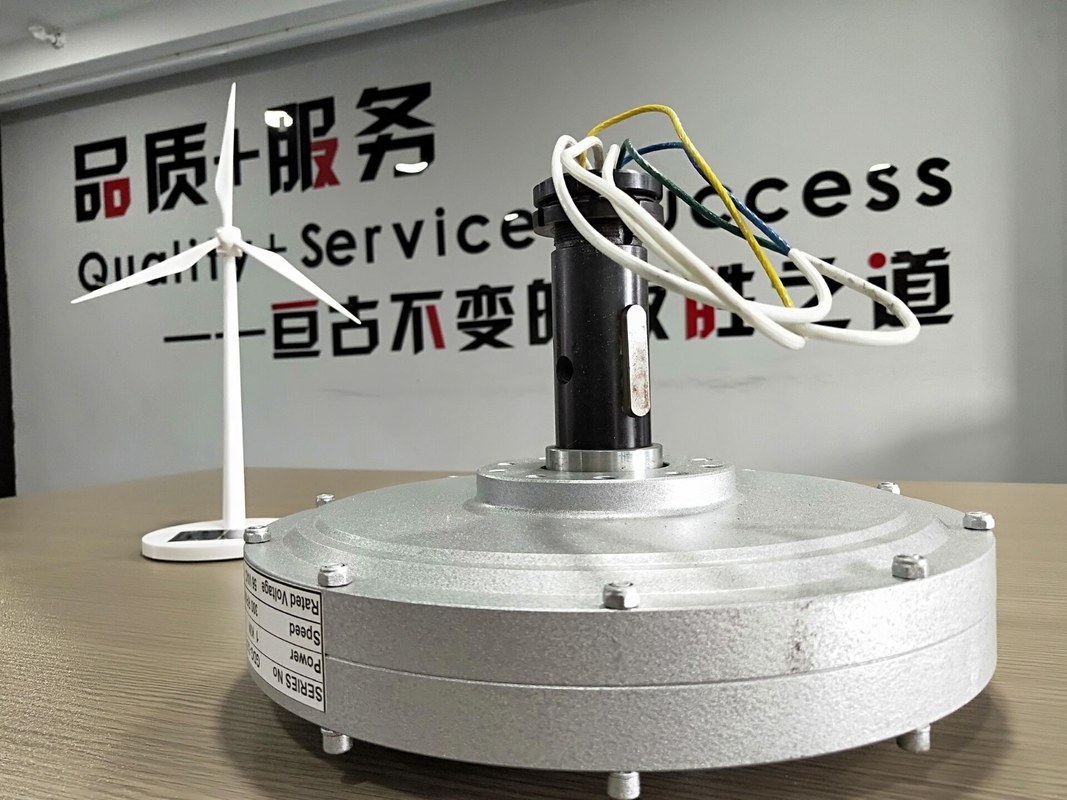

GreeF عرضه انواع اصلاح شده مدل اصلی ژنراتور آهنربای دائمی Coreless Disk به شرح زیر:
GDG-1KW 180 دور در دقیقه
GDG-1KW 200 دور در دقیقه
GDG-2KW 120 دور در دقیقه
GDG-2KW 180 دور در دقیقه
GDG-3KW 100 دور در دقیقه
GDG-3KW 160 دور در دقیقه
GDG-5KW 100 دور در دقیقه
GDG-5KW 100 دور در دقیقه
GDG-10KW 100 دور در دقیقه
آنها همیشه در توربین بادی محور عمودی و سایر سیستم های ژنراتور که گشتاور راه اندازی بسیار کم و دور در دقیقه را درخواست می کنند ، مورد استفاده قرار می گیرند.
سری GREEF DDG دارای ویژگی های زیر است:
سرعت چرخش کم ، سرعت باد کم شروع ، وزن کم و اندازه کوچک ، کم بازده بالا
(1) فناوری ثبت اختراع گشتاور: از جدیدترین فناوری "سیم پیچ دقیق" استفاده کنید.عدم وجود پسماند و اثر بریدگی چرخ دنده باعث می شود گشتاور شروع بسیار کم <1 نیوتن متر باشد
(2) ساختار اصلی: استفاده از موتور بدون هسته دیسک برای انجام موتور سنتی باعث می شود حجم و وزن کمتری داشته باشد.
(3) استفاده بیشتر: استفاده از فناوری موتور مخصوص بدون هسته برای از بین بردن تنگناهای استفاده از انرژی باد با سرعت کمتر.
(4) قابلیت اطمینان بالاتر: ساختار ویژه آن را نسبت بزرگتر به قدرت ، حجم به قدرت و عمر طولانی 8 برابر بیشتر از موتورهای سنتی می کند.
(5) بدون گیربکس ، درایو مستقیم ، ژنراتور RPM کم.
(6) اجزای استاندارد و با کیفیت برای استفاده در محیط های سخت و شدید برای توربین های بادی
(7) بازده بالا و از دست دادن انرژی مقاومت مکانیکی کم
(8) اتلاف گرما به دلیل قاب بیرونی آلیاژ آلومینیوم و ساختار داخلی خاص.
| مدل | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| قدرت نامی | 0.5 کیلو وات | 1 کیلو وات | 1 کیلو وات | 2 کیلو وات | 2 کیلو وات |
| دارای سرعت چرخش | 200 دور در دقیقه | 180 دور در دقیقه | 200 دور در دقیقه | 120 دور در دقیقه | 180 دور در دقیقه |
| ولتاژ محاسبه شده | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| جریان فعلی | 9A | 12A | 17.9A | 10A | 17.4A |
| بهره وری | > 85٪ | ||||
| روش وندینگ | Y | ||||
| مقاومت عایق | حداقل 100 اهم (500 ولت DC) | ||||
| سطح نشت | <5 ماه | ||||
| گشتاور را شروع کنید | <0.1N/M | <0.3 N/M | <0.3 N/M | <0.5 N/M | <0.3 N/M |
| نوع فاز | 3 فاز | ||||
| ساختار | روتور خارج | ||||
| استاتور | سیم پیچ سیم بدون هسته | ||||
| روتور | آهنربای دائمی زمین نادر | ||||
| قطر پوسته ژنراتور | 320 | 380 | 380 | 550 | 450 |
| طول پوسته ژنراتور | 232 | 241 | 241 | 330 | 258 |
| وزن | 20 | 32 | 32 | 75 | 51 |
| درامتر شفت | 45 | 50 | 50 | 78 | 59 |
| مواد پوسته ژنراتور | آلیاژ آلومینیوم | ||||
| مواد شفت | فولاد کربن | ||||
| یاتاقان | بلبرینگ شیار عمیق | ||||
| مدل | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| قدرت نامی | 3 کیلو وات | 3 کیلو وات | 5 کیلو وات | 6 کیلو وات | 10 کیلو وات |
| دارای سرعت چرخش | 100 دور در دقیقه | 180 دور در دقیقه | 100 دور در دقیقه | 150 دور در دقیقه | 100 دور در دقیقه |
| ولتاژ محاسبه شده | 380 ولت | 380 ولت | 380 ولت | 380 ولت | 400 ولت |
| جریان فعلی | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| بهره وری | > 85٪ | > 85٪ | > 88٪ | > 88٪ | > 88٪ |
| روش وندینگ | Y | Y | Y | Y | Y |
| مقاومت عایق | حداقل 100 اهم (500 ولت DC) | حداقل 100 اهم (500 ولت DC) | حداقل 100 اهم (500 ولت DC) | حداقل 100 اهم (500 ولت DC) | حداقل 100 اهم (501 ولت DC) |
| سطح نشت | <5 ماه | <5 ماه | <5 ماه | <5 ماه | <5 ماه |
| گشتاور را شروع کنید | <1 N/M | <0.5 N/M | <0.5 N/M | <1 N/M | <1N/M |
| نوع فاز | 3 فاز | 3 فاز | 3 فاز | 3 فاز | 3 فاز |
| ساختار | روتور خارج | روتور خارج | روتور خارج | روتور خارج | روتور خارج |
| استاتور | سیم پیچ سیم بدون هسته | سیم پیچ سیم بدون هسته | سیم پیچ سیم بدون هسته | سیم پیچ سیم بدون هسته | سیم پیچ سیم بدون هسته |
| روتور | آهنربای دائمی زمین نادر | آهنربای دائمی زمین نادر | آهنربای دائمی زمین نادر | آهنربای دائمی زمین نادر | آهنربای دائمی زمین نادر |
| قطر پوسته ژنراتور | 620 | 550 | 700 | 620 | 770 |
| طول پوسته ژنراتور | 410 | 330 | 400 | 410 | 590 |
| وزن | 110 | 65 | 125 | 110 | 245 |
| درامتر شفت | 80 | 78 | 98 | 80 | 85 |
| مواد پوسته ژنراتور | آلیاژ آلومینیوم | آلیاژ آلومینیوم | آلیاژ آلومینیوم | آلیاژ آلومینیوم | آلیاژ آلومینیوم |
| مواد شفت | فولاد کربن | فولاد کربن | فولاد کربن | فولاد کربن | فولاد کربن |
| یاتاقان | بلبرینگ شیار عمیق | بلبرینگ شیار عمیق | بلبرینگ شیار عمیق | بلبرینگ شیار عمیق | بلبرینگ شیار عمیق |
1. ژنراتور مغناطیسی دائمی RPM 3kw کم از محافظ فوم داخلی محافظ بیرونی Plywooden استفاده می کند. شفت ژنراتور از محافظ لوله استفاده می کند.
2. اندازه و وزن بسته بندی لطفاً به فروش ما مراجعه کنید.
3. حمل و نقل دریایی با FCL LCL یا هوا.
اگر در بسته بندی و حمل و نقل هر گونه درخواست دارید ، لطفاً به فروش ما بگویید ، ما طبق درخواست شما انجام می دهیم.
سرویس نصب شده
ژنراتورها رایگان هستند 3 سال ضمانتنامه، کلیه پشتیبانی فنی مادام العمر و تامین بخشی از هزینهبه
(1) دوره گارانتی از تاریخ حمل شروع می شود که در قبض بارگیری یا بارنامه هوایی نشان داده می شود.
(2) خدمات تعمیر و نگهداری رایگان در طول دوره گارانتی هزینه های مربوط به عهده شرکت است ، هیچ هزینه ای را از مشتریان دریافت نکنید ، اگر در خارج از دوره گارانتی خسارتی وارد شود ضمانت نامه رایگان است ، این شرکت هزینه ای را برای هزینه کار و مواد دریافت می کند.
(3) دوره گارانتی ، مشکلات کیفیت شرکت ناشی از تعمیر و نگهداری حمل بار توسط شرکت ، اگر تحت ضمانت یا خسارت های بشر نباشد ، هزینه حمل و نقل توسط مشتری.
